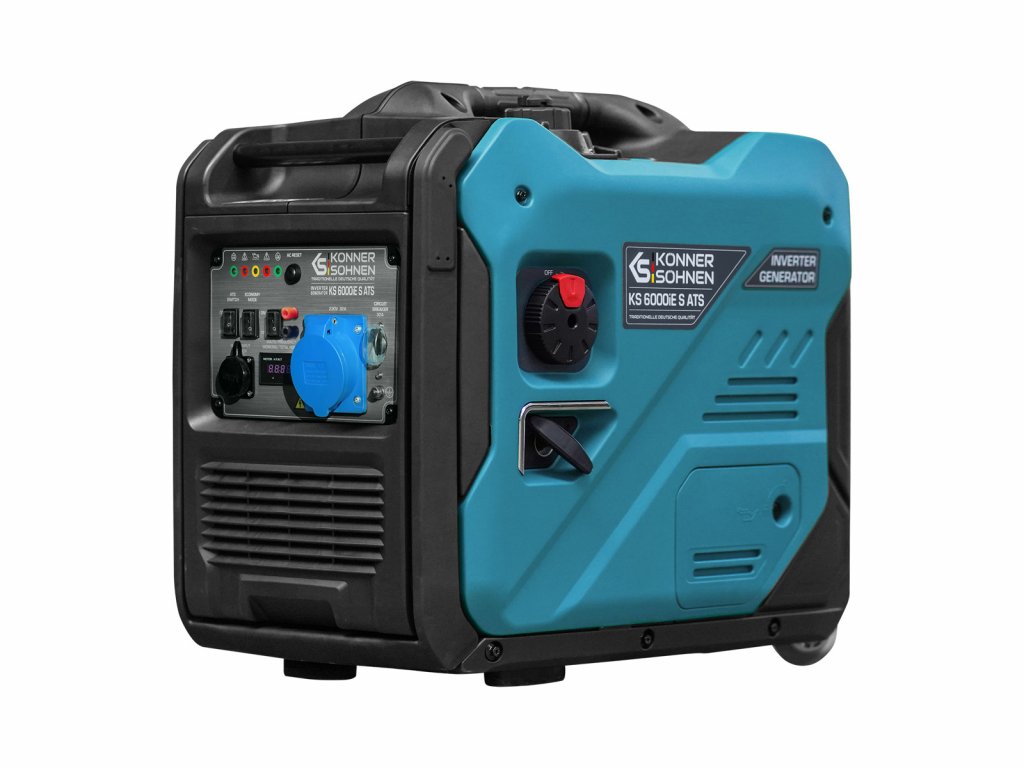

Könner & Söhnen Inverter Generator KS 6000iE S ATS
Invertergenerator mit der Möglichkeit der externen Steuerung!
- Möglichkeit der externen Steuerung des Generatorstarts (potentialfreie Kontakte).
- Null Stromverbrauch im Standby-Modus des externen Starts.
Für einzelne Stromverbraucher (Elektrogeräte) oder Hausstromversorgung, für Solarstationen (Steuerung der programmierbaren Kontakten des Solarwechselrichters)
Inverter-Generator KS 6000iES ATS hat eine eingebaute ATS-Einheit und kann sowohl manuell als auch automatisch betrieben werden.
Der Drehschalter OFF-RUN auf der rechten Seite des Generators vereint in sich den Benzinhahn, den Schalter der internen 12V-Stromversorgung und den Schalter der Zündung. Beim Nichtnutzen des Generators soll er auf OFF bleiben damit die im Generator verbaute Lithium-Batterie nicht entladen geht. Der Generator kommt mit einer abgeklemmten Batterie, die bei der ersten Inbetriebnahme unter der linken Seitenabdeckung angeschlossen werden muss. Die Batterie wird vom internen Lademodul nachgeladen sobald der Generator läuft oder die 230V-Spannung an den MAINS INPUT kommt (unabhängig vom der Stellung des Drehschalters).
Der MAINS INPUT 230V Anschluss wird überwacht sobald man den Drehschalter auf RUN stellt und den ATS SWITCH auf ON schaltet. Soll die 230V-Spannung am MAINS INPUT ausfallen, startet der ATS-Kontroller den Generator und schaltet seine Ausgangssteckdose auf das Inverter-Modul um.
Im Modus der externen Steuerung befindet sich der Generator im Standby-Modus, ohne Strom aus der Batterie zu verbrauchen, und wird durch Schließen der Steuerkontakte aktiviert und durch Öffnen derselben ausgeschaltet. Wie im normalen Modus startet der Generator nur dann automatisch, wenn am NETZEINGANG keine Spannung anliegt.
Der KS 6000iES ATS hat eine CEE 230V 32A Steckdose, die je nach Version des Generators unterschiedlich geschaltet wird.

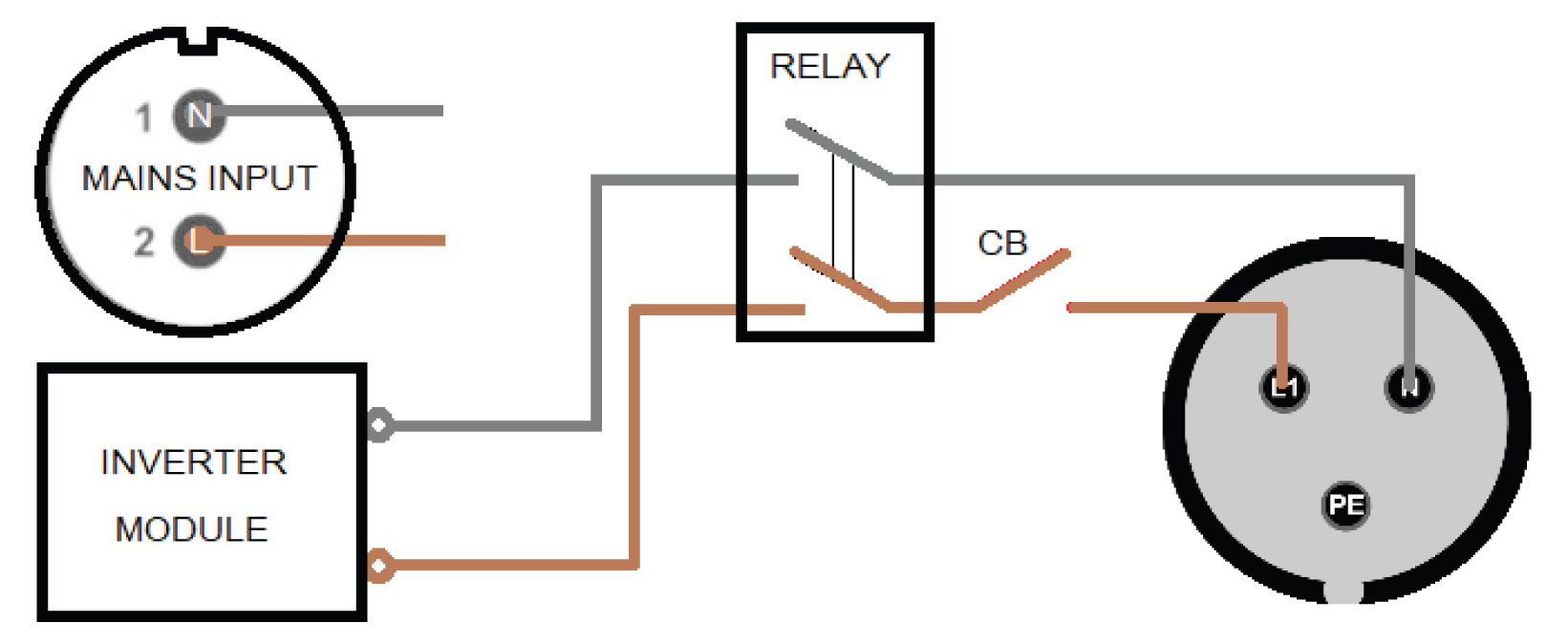

Version 2 Für einzelne Stromverbraucher oder für Hauseinspeisung
Die CEE 230V 32A Steckdose wird an den Ausgang des Inverter-Moduls angeschlossen und ist aktiv nur wenn der Generator läuft. So kann mit dem Generator bei Bedarf ein TN-System gebaut werden, indem man den Generator-Neutralleiter extern erdet. PE-Kontakt der Steckdose ist mit Generator-Erdungsschraube verbunden.
Das Inverter-Modul hat einen eingebauten elektronischen Überlast- und Kurzschlussschutz und der Leitungsschutzschalter am Ausgang des Generators dient als ein zusätzlicher Schutz.
Die nur beim Betrieb vom Generator CEE 230V 32A Steckdose ermöglicht den Einsatz in den Systemen, wo die 230V nicht immer, sondern nur beim Ausfall der Hauptstromversorgung benötigt werden. ATS-Modul des Generators überwacht die 230V-Spannung am MAINS INPUT und startet den Generator wenn diese fehlt.
Mit dieser Version wäre auch eine automatische Notstromversorgung eines Hauses, Büros etc. möglich.
Wenn Sie wollen im automatischen Modus nur einzelne Stromverbraucher versorgen, die auch im IT-System ohne den geerdeten Neutralleiter betrieben werden dürfen, empfehlen wir die Version 1 des Generators KS 6000iE S ATS zu verwenden.
Haftungsausschluss:
Diese Anleitung kann nur als eine Empfehlung wahrgenommen werden, ist anschaulich und muss bei der Installation an die genaue Umstände und Bedingungen vor Ort angepasst werden. Die Installation selber soll von einem zugelassenen Elektriker und unter Beachtung von allen vor Ort geltenden Normen und Vorschriften ausgeführt werden. Wir übernehmen keine Verantwortung für die falschen Installationen und deren Folgen.
